KOMBI-KRALLE

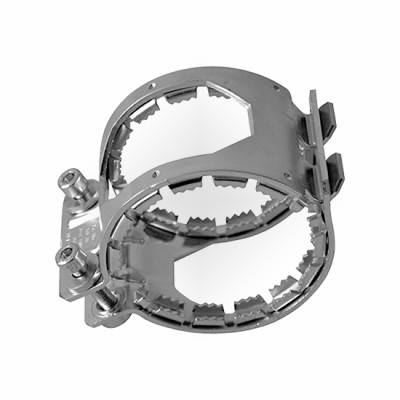

Обжимная манжета KOMBI-KRALLE (W1) - Предназначен для чугунных безраструбных труб (SML систем) согласно стандартам DIN 19522 / EN 877.
Необходимое сопротивление осевым нагрузкам для труб и фасонных частей SML достигается путем применения дополнительных обжимных манжет Contec Kombi-Kralle. Эти хомуты компенсируют осевую нагрузку, которая может возникнуть при возрастании давления в участках трубопровода.
Отличием обжимной манжеты Contec Kombi-Kralle от аналогичных производителей других брендов является наличие двух болтов вместо четырех, таким образом, экономится время монтажа трубопроводной системы.
Монтаж:
- Соедините вместе два элемента обжимной манжеты между собой.
- Сожмите обе детали манжеты, соединив их вместе, наденьте на трубу или фитинг и затяните винты, чередующиеся с противоположных сторон, согласно предписанным усилиям затяжки.
Следите за тем, чтобы части соединителя были параллельны, а расстояния между частями хомута везде были одинаковы. Также следите за тем, чтобы зубья манжеты не касались металлического хомута соединителя.
ВНИМАНИЕ: Не оставляйте болты не затянутыми ни при каких обстоятельствах!
- Материал хомута (кольца)
оцинкованная сталь; - Материал фиксирующих деталей
оцинкованная сталь; - Сопротивление растягивающему усилию в осевом направлении
DN 50-100: до 10 бар;
DN 125-150: до 5 бар;
DN 200: до 3 бар;
DN 250-300: до 1 бара; - Размеры болтов
DN 50-80: болты с круглой головкой с шестигранным углублением под ключ с шайбами M 8x50;
DN 100-150: M 10x45;
DN 200: болт с шестигранной головкой, шайбой и зубчатой гайкой M 10x30;
DN 250-300: M 12x30; - Момент затяжки
DN 50 = 12 н/м;
DN 70 = 12 н/м;
DN 80 = 12 н/м;
DN 100 = 32 н/м;
DN 125 = 32 н/м;
DN 150 = 45 н/м;
DN 200 = 40-50 н/м;
DN 250-300 = 50-55 н/м.

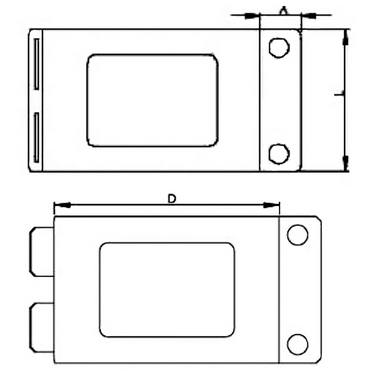

| DN | A (мм) | D (мм) | L (мм) | Кол-во в коробке | Артикул |
| 50 | 24 | 81 | 72 | 10 | NR-405050 |
| 70 | 24 | 102 | 72 | 10 | NR-405070 |
| 80 | 24 | 102 | 72 | 10 | NR-405080 |
| 100 | 25 | 136 | 87 | 10 | NR-405100 |
| 125 | 25 | 162 | 98 | 10 | NR-405125 |
| 150 | 25 | 182 | 98 | 5 | NR-405150 |
| 200 | * | * | 111 | 1 | NR-402200 |
| 250 | * | * | 125 | 1 | NR-400250 |
| 300 | * | * | 125 | 1 | NR-400300 |
